Как определить диаметр резьбы болта и его шаг

Измерения болтового крепежа имеют свои особенности. Точно проведенные расчеты и составленные по ним чертежи, с планами работ, влияют на качество скрепления деталей между собой. Правильно подобранные по габаритам болты, шайбы, гайки укрепляют простые и сложные конструкции, обеспечивают надежность, плотность, вибрационную устойчивость креплениям, полностью препятствуя самооткручиванию узла. Как определить диаметр резьбы болта и его шаг, предлагаем узнать из данной статьи.

Особенности выбора метиза по размерам

Металлические изделия для крепежей широко используют в строительстве, машиностроении, дорожном хозяйстве, приборостроении. Для метизов имеют значение: длина, толщина, диаметр. Знание перечисленных показателей помогает наиболее точно составить чертеж с указанием размеров входного отверстия на поверхности стены, пола, перекрытия или любой технической конструкции, с учетом ее особенностей.

Поэтому при выборе болта очень важна информация, которая представлена производителем в инструкции и гарантии к изделиям, а также маркировка, в виде буквенно-цифровых обозначений, формата: Мd x P x L.

Маркировку наносят на поверхность детали, чаще на шляпку. Она включает в себя ряд сведений, указываемых в мм:

М – метрическая резьба.
D или d – диаметр крепежа.
Р – указание мелкого шага (значение крупного не указывают).
L – длина болта.

Перечисленные обозначения полностью соответствуют стандартам ГОСТ 11738-84; 7798-70, ISO и DIN 912, которые часто указывают на метрические значения болтов. В технических документах они представлены в виде таблицы, которой можно пользоваться в процессе планирования работ:

Диаметр метрической резьбы	Размер под ключ (S), мм
Диаметр метрической резьбы	основной	уменьшенный	увеличенный
М1	3.2	-	-
М1.2	3.2	-	-
М1.4	3.2	-	-
М1.6	3.2	-	-
М2	4	-	-
М2.5	5	-	-
М3	5.5	-	-
М4	7	-	-
М5	8	-	-
М6	10	-	-
М7	11	-	-
М8	13	12	-
М10	17 (16)	14	-
М12	19 (18)	17	21 (22)
М14	22 (21)	19	24
М16	24	22	27
М18	27	24	30
М20	30	27	32 (34)
М22	32 (34)	30	36
М24	36	32	41
М27	41	36	46
М30	46	41	50
М33	50	-	55
М36	55	50	60
М39	60	55	65
М42	65	60	70
М48	75	-	75
М52	80	-	80
М56	85	-	-
М60	90	-	-
М64	95	-	-
М68	100	-	-
М72	105	-	-
М76	110	-	-
М80	115	-	-
М85	120	-	-
М90	130	-	-
М95	135	-	-
М100	145	-	-
М105	150	-	-
М110	155	-	-

Таблица стандартов дюймовой резьбы UNC/UNF и габариты гайки для ключа, использующейся в паре с болтом, указана ниже:

Диаметр резьбы (размер ключа S), в дюймах	Гаечный размер под ключ (S), дюйм	Габариты гайки под ключ (S), мм
1/4	7/16	11.11
5/16	1/2	12.7
3/8	9/16	14.29
7/16	5/8	15.88
1/2	3/4	19.05
9/16	13/16	20.63
5/8	15/16	23.81
3/4	1 1/8	28.58
7/8	1 5/16	33.34
1	1 1/2	38.10
1 1/8	1 11/16	42.86
1 1/4	1 7/8	47.63
1 3/8	2 1/16	52.39
1 1/2	2 1/4	53.15
1 3/4	2 5/8	66.68
2	3	76.20
2 1/4	3 3/8	85.73
2 1/2	3 3/4	95.25
2 3/4	4 1/8	104.76
3	4 1/2	114.30

Существуют различные типоразмеры болта, значения которых определяются рядом его параметров. Они включают такие сведения:

D – номинальный показатель диаметральной резьбы.
D = 2d – головка по диаметру описанной окружности.
h = 0,7d – шляпка по высоте.
lo = 2d + 6 – длина резьбы, где c = 0,15d – размер фаски.
l = m + n + Sm + H + K – общая длина метиза.

Формулы вычислений указаны в ГОСТ 7798-70. Они используются строительными специалистами и инженерами при проведении вычислений, и особенно важны при составлении схем и чертежей конструкций, для которых предназначен болтовой крепеж. Точный расчет по полученным значениям позволяет создать каркасы и узлы соединений без ошибок, что исключит необходимость демонтажей, при возникших проблемах с креплениями.

Проведение измерений метизов

Длина болта измеряется штангенциркулем или линейкой. Из подручных средств для проведения расчетов можно использовать также строительную рулетку и специальный инструмент – микрометр. Для удобства работы часто составляют шаблоны – это помогает максимально быстро произвести замеры и сравнивать между собой полученные результаты.

При помощи штангенциркуля вычисляют не только длину болта, но и определяют его шаг, для всех типоразмеров. Для этого пользуются данными технической таблицы из ГОСТа. Одновременно проверяется до 10 витков, с учетом показателей в дюймах. В расчетах учитывается, что 1 дюйм равен 25, 4 мм.

Замеры проводится просто: к детали прикладывают инструмент, затем показания мерной ленты фиксируют. Когда болт стандартный, шестигранный, без потайной головки, его реальная длина – это расстояние от точки под шляпкой и до конца резьбовой части стержня. Если у метиза потайная шляпка, то измерения начинают от ее верхней точки, и до окончания поверхности болтовой стержневой части.

При вычислении нужного параметра обязательно обращают внимание на диаметр резьбы, указанный производителем по марке болта: М1,6 – М110. Как уже указывалось выше, узнать его также можно из таблиц технических стандартов. Изделие внимательно осматривают. Маркировка должна быть четкой, но иногда может стереться, именно поэтому, на практике, измерения проводят самостоятельно. Головку измеряют от низа до фаски. Полученные результаты замеров фиксируют на миллиметровой мерной ленте.

Габариты размеров ключей под болты и винты с внутренними шестигранниками можно посмотреть по такой таблице:

Резьба,

М (маркировка)

Размеры под ключ,

мм

Габариты профильных ключей, предназначенных для болтов, винтов и гаек, наносят на его рукоятку, длина которой составляет 150-500 мм. С помощью такой маркировки очень легко подобрать метиз к инструменту, и наоборот. У гаек для болтов размер диаметра определяется по промежуточной длине между двумя параллельными гранями.

Размеры резьбы по шагам измеряются резьбомером. Шаг резьбы можно посмотреть в технической документации по маркам метизов, представленной в таблицах. Например, показатель 1.5 означает, что расстояние между нитью одного витка и следующего составляет 1,5 мм.

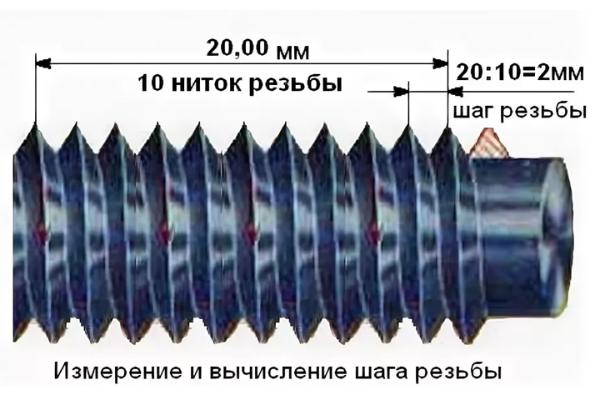

У мелких деталей шаг является более тонким. Если измерения проводятся инструментальным способом, то шаг резьбы метиза вычисляют при делении длины стержня на количество витков.

Таблица шагов метрической резьбы выглядит следующим образом:

Диаметр, мм	Шаг, мм
Диаметр, мм	Крупная резьба	Мелкая резьба
3	0.50	0.35
4	0.70	0.50
5	0.80	0.50
6	1.00	0.75
8	1.25	1.00
10	1.50	1.25
12	1.75	1.25
14	2.00	1.50
16	2.00	1.50
18	2.50	1.50
20	2.50	1.50
22	2.50	1.50
24	3.00	2.00
27	3.00	2.00
30	3.50	2.00
33	3.50	2.00
36	4.00	3.00
39	4.00	3.00
42	4.50	3.00
48	5.00	3.00

Используя стандарты определения габаритов болтов и гаек, можно быстро составлять схемы конструкций для прочных крепежей, рассчитывать несущую нагрузку и нужное количество метизов для работы.

Компания «РусМетизГрупп» предлагает купить качественные изделия для выполнения болтовых крепежей, с указанием четко нанесенной на поверхность метиза маркировки. Задать вопросы по промышленному товару можно по указанным на сайте контактам.
