Как определяется длина болта с головкой

Определение длины болта помогает правильно рассчитать габариты входного отверстия, для дальнейшего его вкручивания или вбивания, а также предотвратить ошибки при формировании соединений конструкции. Процесс определения длины считается простым, и осуществляется с помощью строительного инструмента. Какие нюансы нужно знать при выполнении измерений длины болтов, узнайте из данной статьи.

Правила определения длины метизов

Технические стандарты для проведения замеров длины (L или l) определяются ГОСТами: 7798-70 и 7805-70. Установленные габариты соответствия метизов своему типу обозначены в специальных таблицах, перечисленных нормативный документов. В соответствии со стандартами, длина крепежных элементов рассчитывается таким образом:

Болты, винты – от основания головки до конца резьбового стержня.
Шпильки, шплинты – от начала одной резьбы до кончика другой.

Правило измерения длины болта касается в первую очередь изделий с шестигранной, рым и полукруглой головкой. Если метиз с потайной шляпкой, или относится к шинному, и фундаментному типу – считают полную длину, от верхушки (самой высокой точки).

В качестве примера расчета, предлагаем рассмотреть шестигранный болт М12*70, обозначения которого расшифровываются, как:

М – марка.
12 – диаметр резьбы (D), мм.
70 – длина стержня (L).

В дополнение к основной маркировке крепежных изделий добавляют также другие буквенно-цифровые обозначения. Мелкий шаг резьбы маркируется буквой P. Также пишутся размеры под ключ (S).

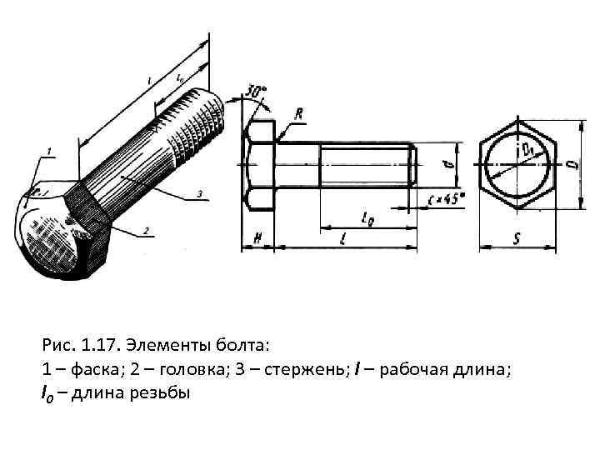

В соответствии с правилами определения длины болта, его длиной будет считаться расстояние от верхней точки под головкой, до конца фаски стержня, независимо от формы конца (стандартный, укороченный).

Нормы определения стандартов болтов

Принят следующий нормативный расчет длины метизов, по его типовой принадлежности, где он соответствует следующим показателям (таблица):

№ п/п	Типовая принадлежность болта	Номер ГОСТа
1.	Шестигранный (стандартный) и с направляющим подголовком	7798-70; 7805-70; 15589-70; 10602-94
2.	Увеличенный, с полукруглой головкой и усом, а также квадратным подголовком	7801-81
3.	Высокопрочный	22353-77
4.	Шестигранный с уменьшенной головкой	7798-70; 7805-70; 15591-70
5.	Рым-болты	4751-73
6.	Высокопрочный, 6-гранный, увеличенный	Р 52644-2006
7.	Потайной, шинный	7785-81
8.	Фундаментный	24379.1-80

Шпильки, как разновидности болта, измеряются от начала и до конца, и соответствуют DIN: 975; 976-1, а также ГОСТам: 22042-76; 22043-76; 9066-75. Шплинты – ГОСТу 397-79.

Винты измеряются в соответствие с ГОСТами: 1476-93; 1479-93; 1482-84; 1485-84; 1491-80; 8878-93; 11074-93; 17473-80; 11075-93; 17474-80; 17475-80 и 113768-84. В перечисленных документах учитываются любые разновидности метизов – потайные, стандартные, с квадратной шляпкой, установочные с прямыми шлицами и шестигранным углублением.

Особенности измерения элементов креплений

Знание длины болтов помогает технически максимально точно скрепить детали между собой, и создать прочный, надежный крепеж. Здесь для работы также имеет значение и толщина заготовки, из которой сделан болт, и его диаметр. Поэтому производитель указывает все данные о детали на головке или стержне метиза, а также в сопроводительных документах, инструкции к монтажу.

Знание длины болта помогает правильно подобрать гайку определенной высоты. В комплектах к метизам любой марки (М) компания «РусМетизГрупп» предлагает различные варианты подходящих гаек. Каждую из деталей можно приобрести по-отдельности, или купить в наборе, куда входит и шайба.

Значительно помогают в измерениях таблицы. Показатели метрических размеров для болтов выглядят следующим образом:

Диаметр (D) метрической резьбы	Размеры под ключ (S)
Диаметр (D) метрической резьбы	Основной (мм)	Уменьшенный (мм)	Увеличенный (мм)
М1	3.2	-	-
М1.2	3.2	-	-
М1.4	3.2	-	-
М1.6	3.2	-	-
М2	4	-	-
М2.5	5	-	-
М3	5.5	-	-
М4	7	-	-
М5	8	-	-
М6	10	-	-
М7	11	-	-
М8	13	12	-
М10	17 (16)	14	-
М12	19 (18)	17	21 (22)
М14	22 (21)	19	24
М16	24	22	27
М18	27	24	30
М20	30	27	32 (34)
М22	32 (34)	30	36
М24	36	32	41
М27	41	36	46
М30	46	41	50
М33	50	-	55
М36	55	50	60
М39	60	55	65
М42	65	60	70
М48	75	-	75
М52	80	-	80
М56	85	-	-
М60	90	-	-
М64	95	-	-
М68	100	-	-
М72	105	-	-
М76	110	-	-
М80	115	-	-
М85	120	-	-
М90	130	-	-
М95	135	-	-
М100	145	-	-
М105	150	-	-
М110	155	-	-

Длина болтов, шпилек, винтов и шплинтов измеряется при помощи таких строительных инструментов, как: штангенциркуль, линейка, рулетка. Показания измерений сравнивают с указанной маркировкой.
