Как определяется прочность, маркировка и класс болтов по ГОСТу

Металлические детали, предназначенные для крепежа, имеют собственную марку, резьбу и характеристики. Они указаны в гарантии, инструкции и сертификате качества метизов. Большинство современных производителей на самих изделиях указывают маркировку, в соответствии с требованиями технических стандартов. Документы содержат таблицы цифровых значений с характеристиками метизов. Как правильно определить прочность, маркировку и класс болтов по ГОСТу, узнайте из данной статьи.

Назначение крепежей

Болтовые соединения необходимы для скрепления деталей в различных конструкциях – они помогают идеально зафиксировать каркасы. Болты с гайками и шайбами образуют крепкий узел, способный выдерживать определенные нагрузки. Крепежи необходимы для строительства зданий, мостов, дорог, станков, обустройства автомобилей, кораблей, авиации. В быту с болтами можно сделать любой монтаж и ремонт.

В болтовом крепеже большое значение имеет резьбовый стержень и грани, а также головка, так как с ее помощью передается крутящий момент. Она бывает:

шестигранной;
потайной;
цилиндрической;
углубленной;
полукруглой;
винтовой.

Болты подходят для установки в отверстие с подготовленным зазором, а также для входов, обработанных при помощи развертки. При этом стержень изготавливается нескольких видов – стандартного типа и уменьшенного диаметра.

На рынке есть в продаже много моделей деталей крепежа. Компания «РусМетиз Групп» представила в каталоге сайта большой ассортимент болтов и гаек, различных типоразмеров высокого качества, предназначенных для выдерживания больших нагрузок. Металлические изделия имеют маркировку, соответствующую ГОСТ, DIN, ISO. Их выбор прямо зависит от того, какие цели предназначены для несущей (каркасной) конструкции.

Показатели метрических размеров

Для создания качественного крепежа имеют большое значение сведения о точных характеристиках болта, так как он является основным элементом. Нужные данные находятся в ряде таблиц стандартов, расположенных в ГОСТах. В зависимости от класса, каждому болту соответствуют собственные характеристики.

Таблица, распределяющая метизы по классам, обозначенных стандартными документами, выглядит так:

№ п/п	Типовая принадлежность болта	Номер ГОСТа
1.	Шестигранный (стандартный) и с направляющим подголовком	7798-70; 7805-70; 15589-70; 10602-94
2.	Увеличенный, с полукруглой головкой и усом, а также квадратным подголовком	7801-81
3.	Высокопрочный	22353-77
4.	Шестигранный с уменьшенной головкой	7798-70; 7805-70; 15591-70
5.	Рым-болты	4751-73
6.	Высокопрочный, 6-гранный, увеличенный	Р 52644-2006
7.	Потайной, шинный	7785-81
8.	Фундаментный	24379.1-80

Используя распределение на типы, и опираясь на данные таблиц, можно понять, какой из классов является основным.

Таблица показателей метрических размеров для всех классов болтов имеет следующий вид:

Диаметр (D) метрической резьбы (марка)	Размеры под ключ (S)
Диаметр (D) метрической резьбы (марка)	Основной (мм)	Уменьшенный (мм)	Увеличенный (мм)
М1	3.2	-	-
М1.2	3.2	-	-
М1.4	3.2	-	-
М1.6	3.2	-	-
М2	4	-	-
М2.5	5	-	-
М3	5.5	-	-
М4	7	-	-
М5	8	-	-
М6	10	-	-
М7	11	-	-
М8	13	12	-
М10	17 (16)	14	-
М12	19 (18)	17	21 (22)
М14	22 (21)	19	24
М16	24	22	27
М18	27	24	30
М20	30	27	32 (34)
М22	32 (34)	30	36
М24	36	32	41
М27	41	36	46
М30	46	41	50
М33	50	-	55
М36	55	50	60
М39	60	55	65
М42	65	60	70
М48	75	-	75
М52	80	-	80
М56	85	-	-
М60	90	-	-
М64	95	-	-
М68	100	-	-
М72	105	-	-
М76	110	-	-
М80	115	-	-
М85	120	-	-
М90	130	-	-
М95	135	-	-
М100	145	-	-
М105	150	-	-
М110	155	-	-

Габариты ключей под болты с внутренними шестигранниками в таблице имеют следующий вид:

Резьба,

М (маркировка)

Размеры под ключ,

мм

На рукоятках ключей, длина которых равна 150-500 мм, всегда выгравированы цифры, указывающие его размеры, что помогает точно определить, к какому метизу он подходит.

Характеристика прочности

Технические особенности метизов детально описаны в ГОСТ. Большое внимание в характеристиках уделено прочности. Каждый производитель указывает на изготовленном изделии цифровой показатель, выражающий ее. Прочность показывает способность метиза к выдерживанию механических нагрузок и стойкости к разрушению. Показатель представлен цифрами (одной или двумя), разделенными точкой.

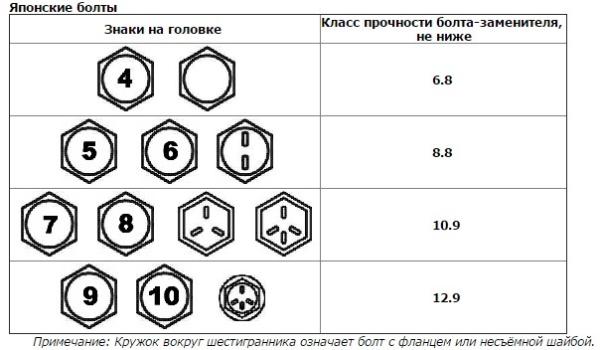

Характеристика прочности болта в таблице имеет следующий вид:

Цифровое значение	Материал для заготовки
3.6	Нелегированная сталь, без дополнительной закалки
4.6	Углеродистая сталь
5.6	Качественная сталь без заключительного отпуска
6.6; 6.8	Углеродистая сталь без примесей
8.8	Добавки в сталь из хрома, марганца, бора, прохождение отпуска больше +400°С
9.8	Похожа на предыдущий класс, но имеет более высокую прочность
10.9	Сталь с дополнительными добавками, отпуск при +340-425°С
12.9	Легированная или нержавеющая сталь

При расшифровке прочности, первая цифра характеризует предел – способность выдержки 1 мм2 разрыва в кг (1/100 Н/мм2 или 1/10 кг/мм2), а вторая – соотношение между пределом текучести к прочностному пределу в %.

Например, для метиза с показателем прочности 12.9, предел составляет 90%. Текучесть имеет значение для определения возможной деформации.

В зависимости от показателя прочности, по своему назначению болты делятся на классы, описывающие механические свойства изделий:

на растяжение-разрыв по внутреннему диаметру;
на срез по двум плоскостям;
фрикционные – на срез с большим натяжением крепежа;
на срезы и растяжение (при срезе шляпки).

Чем меньше прочность метиза, тем выше вероятность того, что крепление разрушится. Классификация болта по размерам характеризуется следующим образом – чем больше площадь рабочего участка, тем больше сопротивление скручиванию крепежа.

Расшифровка метиза

В качестве примера расшифровки, возьмем болт A2M14*1,25-6e*60.58.C.019 ГОСТ 17473-80. Выгравированные цифры и буквы на головке или не резьбовой части стержня будут указывать на следующие значения:

А2 – тип использованной марки металла.
М – марка.
14 – диаметр резьбы, мм.
Поле допуска – 6e.
60.58 – длина стержня (L).
С – оцинкование.
019 – серия
ГОСТ 17473-80 – использованный стандарт.

Для метизов включают также данные про:

P – мелкий шаг.
S – ключ для шестигранника (подходящий размер).
Класс прочности – например, 10,9.
Логотип производителя – D.
Климатические рекомендации – ХЛ (холодные области).
Номер плавки – пример: 11,4.

Благодаря расшифровке маркировки, можно правильно подобрать размер инструмента для резьбы, высчитать длину входного отверстия в рабочей поверхности, узнать материал, использованный для заготовки.

Компания «РусМетизГрупп» предлагает качественные, маркированные болты с подходящими гайками, которые создадут качественный, долговечный, прочный крепеж, который будет препятствовать смещению монтажных узлов любой сложности. В каталоге интернет-магазина представлен большой ассортимент метизов (рым, полукруглые, потайные, анкерные), различающихся по типоразмерам. Все они сделаны на высокоточном оборудовании из легированной стали с оцинкованным покрытием.
