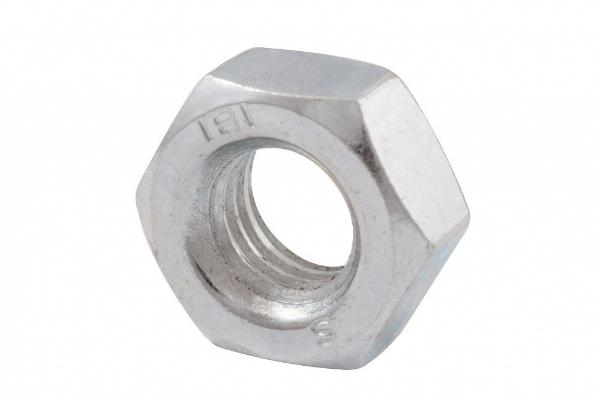

Вес и размеры оцинкованной гайки М10 по ГОСТу 5915-70
Гайка соединяет детали крепежа, и относится к распространенным метизам. По своей основной функциональной направленности, она – обязательное дополнение к болту, шпильке, винту. Существует несколько разновидностей гайки М10, каждая из которых нашла свое применение. Метиз используют в строительной сфере (возведение мостов и новых домов, ремонтные работы), промышленности (сборка различных механизмов), монтаже сантехники, сборке мебели, машиностроении. Компания «РусМетизГрупп» в каталоге сайта предлагает широкий ассортимент гаек М10 по низкой цене, самого высокого качества.
Особенности и характеристики
Метиз производят методом холодной штамповки. Он имеет такую же маркировку (М10), с обозначением метрической резьбы, как и крепежный элемент, который дополняет. Гайка изготавливается на высокопрочном оборудовании из оцинкованной стали или сплавов с добавлением хрома, титана, латуни, бронзы, нержавейки, и полностью соответствует требованиям ГОСТа 5915-70.
Основные характеристики гайки представлены в таблице:
№ п/п |
Технические особенности
|
Показатель с обозначением |
1. |
Диаметр внутренней резьбы, D
|
10 мм |
2. |
Описанная окружность (диаметр, Е)
|
18,7 мм |
3. |
Высота стандартного метиза
|
8,4 мм |
4. |
Шаг резьбы, P (крупный/мелкий)
|
1,5/1,25 мм |
5. |
Размер под ключ (S)
|
16/17 мм |
6.
|
Вес 1000 шт. |
10,22 кг |
7. |
Класс точности
|
А, В |
В процессе производства выплавленная заготовка для будущего метиза проходит несколько уровней:
- Формирование конфигурации.
- Разметка будущего отверстия.
- Создание перемычки.
- Геометрическая шлифовка граней.
Для М10 проводятся обязательные испытания на прочность и плотность. Аналоги стандартных размеров метиза, соответствующего ГОСТу, представлены DIN 934 и ISO: 4 032, 4 033, 8 673, 8 674. Благодаря крутящему моменту, по резьбе гайка закручивает болт (или другой метиз), окончательно формируя монтажный узел.
Разновидности гайки М 10
Крепежный элемент имеет следующую классификацию:
- Шестигранные. Считаются стандартными (эталонными). Сделаны с четко обозначенными гранями и фаской. Просты в монтаже. Соответствуют ГОСТу и ряду стандартов-аналогов.
- Корончатые. Особенность изделий – наличие пазов на одной стороне, с характерными прорезями на поверхности, что способствует лучшему закреплению метизов и предотвращению самопроизвольного раскручивания, даже при сильной вибрации.
- Барашковые. Отличаются от других видов наличием выступов, напоминающих лопасти. Легко вкручиваются вручную, без ключа.
- Рым-гайка (DIN 582). Имеет необычную форму – резьбовое отверстие по центру и закрепленное на поверхности перпендикулярное к нему кольцо. Вес 1 изделия составляет 90 г.
- Фланцевые (DIN 6923; 6926). Помогают снижать внешние механические нагрузки. Представляют собой гибрид шестигранника и вкрученной шайбы. Внутренние фланцы бывают гладкими или рифлеными.
- Сферические. Надежно защищают и маскируют крепеж. Имеют оригинальную форму с шестью гранями.
- Шлицевые. Сделаны специально для стержня-шлицы. Закрепляются с помощью вилочной отвертки.
- Самоконтрящиеся (DIN 982; 985; 6 925; 6 927). На этапах производства дополнительно обработаны гальванической жидкостью. Основная особенность – стопорящий момент (внутренний кольцевой вкладыш из нейлона).
- Колпачковые (DIN 1587). Сделаны в форме колпачка, накручиваемого по верху резьбы основного парного крепежного элемента. Одно из отверстий считается «глухим».
- Квадратные. Имеют необычную форму (паз-квадрат), выполняются на заказ.
- Приварные (DIN 929). Сделаны с выступами по трем ребрам. Используются для стыковой контактной сварки.
По высоте гайки М10 бывают:
- Высокими (DIN 6 330; 6 334) – 11,5 мм.
- Низкими (DIN 439; 936) – 0,5-0,6 мм.
Каждая разновидность гаек М10 нашла свое применение в промышленности и быту.
Преимущества креплений с гайками
М10 в паре с болтом или любым другим резьбовым стержнем образует надежный прочный крепеж, с показателем прочности – 6-8. Важными преимуществами креплений, с использованием гайки считаются:
- Разъемность конструкции. Простота сбора и демонтажа, удобство и практичность.
- Возможность многократного применения. Важное свойство при перестройке пространства (строительная сфера) или технического обслуживания механизмов.
- Наличие оцинкованного покрытия. Метиз защищен от воды и перепадов температур, что обеспечивает долговечность использования.
- Многофункциональность. Закрепляет крепеж и равномерно распределяет внешнюю нагрузку. Применяется в различных отраслях.
- Монтаж при высоких и низких температурных показателях. Для формирования креплений М10 используют круглогодично.
- Большое количество разновидностей. Позволяет подобрать собственный тип гайки к конкретному крепежу.
- Доступная цена. Относится к недорогим метизам.
- Соответствие стандартам качества в РФ и за рубежом.
В крепеже с гайкой, между головкой болта, специалисты нередко используют шайбу – метиз плоской формы, выполняющий роль прокладки (изоляции). Она бывает металлической, каучуковой и пластиковой.
Как правильно выбрать изделие
При выборе гайки необходимо определиться с ее назначением, с учетом будущей нагрузки. Так будет легче подобрать нужную разновидность М10. Также обращают внимание на материал гайки и болта, с которым она будет в паре. Желательно, чтобы метизы полностью совпадали, и при эксплуатации не возникало деформаций.
На гайке должна присутствовать маркировка, где указан класс прочности, метрическая марка, шаг резьбы, направление нарезки (левая – LH), поле допуска резьбы (Н), цифровое указание группы использованного материала, тип покрытия (1-13), толщина покрытия в микронах (мкм), типовой номер стандарта. Пример маркировки по перечисленным требованиям:
- Гайка А2М10х1LH-6Н.32.079 ГОСТ 5927-70
Гарантия и сертификат качества метиза должен соответствовать классу нагрузки и сфере применения. Также стоит обратить внимание на габариты изделия – они, по правилам, обязаны полностью совпадать с заявленными.
Компания «РусМетизГрупп» реализует продукцию самого высокого качества. Каталог сайта постоянно обновляется. Купить гайку М10 можно оптом и в розницу, с отгрузкой со склада в Москве или оформленной адресной доставкой.
