Болты М10: характеристики и применение

Болт М10 – крепежный элемент, применяемый для надежного соединения конструктивных элементов, в том числе, из разных материалов. Этот метиз используется в строительстве, машиностроении, промышленности, других сферах деятельности. Болты изготавливаются согласно стандартам DIN и ГОСТ, отличаются высокой надежностью и устойчивостью к разнотипным нагрузкам.

Параметры болтов М10

Конструктивно болт М10 представляет собой стержень или шпильку с метрической резьбой, к которой прочно приваривается головка. Она предназначается для того, чтобы вкручивать или выкручивать метиз, передавая крутящий момент на нарезную часть. Изделие монтируется непосредственно в тело деталей или конструктивных элементов, затягивается гайкой с шайбой.

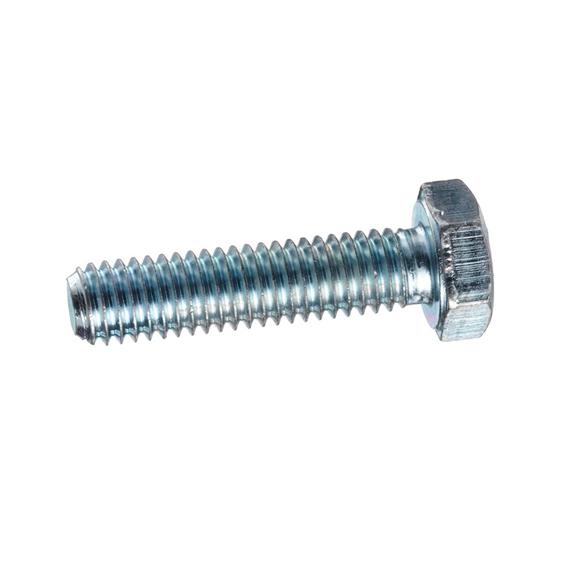

Наиболее популярны и востребованы болты М10, соответствующие стандарту DIN 931 или ГОСТ 7798-70. Они оснащены шестигранной головкой и отвечают таким техническим характеристикам:

наружный диаметр резьбы 10 мм;
стандартный или крупный шаг резьбы 1,5 мм;
мелкий резьбовой шаг 1,25 мм;
длина от 10 до 200 мм;
поле допуска резьбы 6 g;
размер под ключ 16 мм, для DIN 931 – 17 мм;
высота головки 6,4 мм.

Некоторые изделия могут отличаться от общепринятых параметров. Например, для удобства монтажа предлагаются крепежи с увеличенными или уменьшенными головками. Мелкая резьба используется при креплении деталей и узлов, подвергающихся вибрационным нагрузкам. Это связанно с тем, что такие резьбы не склонны к самораскручиванию.

Производители предлагают болты М10 разных классов точности.

Класс А применяется в машиностроении и монтаже ответственных конструкций.
Класс В – стандартные изделия нормальной точности, наиболее популярны, применяются в различных сферах деятельности.
Класс С – грубая точность используются в строительстве, крепеже обычных конструкций.

К важной характеристике относится теоретическая масса, которая зависит от длины изделия. Ее величину можно узнать из специальной таблицы:

Длина болта	Масса в граммах
10	16.68
12	17.82
14	18.96
16	20.10
18	21.23
20	22.37
22	23.51
25	25.22
28	26.92
30	28.52
32	29.43
35	31.28
38	33.18
40	34.36
45	37.45
50	40.53
55	43.62
60	46.70
65	49.79
70	52.87
75	55.96
80	59.04
85	62.13
90	65.21
95	68.30
100	71.38
105	74.47
110	77.55
115	80.63
120	83.72
125	86.80
130	89.89
140	96.06
150	102.18
160	108.38
170	114.58
180	120.68
190	126.88
200	133.08

При повышенной прочности болты М10 обладают сравнительно небольшой массой. Это обеспечивает небольшой вес монтажа, позволяет экономить материал, использовать их для устройства крепежей в труднодоступных местах.

Класс прочности болтов М10

Важнейшей характеристикой любых крепежей является класс прочности. Он обозначается двумя числами, которые записываются через точку. Согласно стандартам этот параметр может находиться в переделах от 3.8 до 12.9.

Первое число указывает на передел прочности метиза на растяжение. Умножив его на 100 можно получить значение на разрыв в Н/мм². Например, если класс прочности болта М10 равен 5.8, то его предел на разрыв равен 5х100=500 Н/мм².

Второе число указывает на предел текучести материала, из которого сделан метиз. Это соотношение пластичной деформации к пределу прочности на растяжение, которое выражается в процентах. Чтобы получить результат, второе число нужно умножить на 10. Для болта с классом прочности 5.8 предел текучести равен 8х10=80 %.

Начиная с показателя 8.8, изделия относятся к высокопрочным крепежам, и используются при монтаже кранов, мостов, сборке сложного оборудования и механизмов, подвергающихся высоким динамическим нагрузкам. Эти значения выштамповываются непосредственно на головке болта, а также указываются в технической документации при составлении проектов и на чертежах.

Для изготовления болтов М10 чаще всего применяется углеродистая сталь, от ее марки и зависит класс прочности. Чтобы повысить устойчивость к коррозионным воздействиям, на нее наносится оцинкованное покрытие, что существенно продлевает срок службы крепежа. Для эксплуатации в условиях повышенной влажности, химически активных средах используются изделия из нержавеющей стали, латуни, других материалов и сплавов.

Согласно требованиям ГОСТ 7798-70 или DIN 931 классы прочности соответствуют маркам стали, из которых изготовлены болты, что отражено в таблице:

4.8

5.8

Изготавливаются из марок стали 10, 20.

Имеют относительно не высокую прочность на разрыв. Болты класса прочности 5.8 выдерживают нагрузки на 20% больше, чем болты класса прочности 4.8.

Широко применяются во всех отраслях народного хозяйства для малонагруженных соединений.

8.8

Изготавливаются из стали 35, 20Г2Р, 40Х с последующей закалкой.

Выдерживают в два раза большее разрушающее воздействие по сравнению с классом прочности 4.8.

Рекомендуем применять в ответственных конструкциях и механизмах.

10.9

12.9

Изготавливаются только из стали 20Г2Р, 40Х, 30Х3МФ в зависимости от диаметра болта с последующей закалкой.

Выдерживают разрушающее воздействие в 2.7 раза больше по сравнению с классом прочности 4.8.

Высокий класс прочности позволяет применять крепежные изделия меньшего размера при тех же нагрузках; сократить металлоемкость крепежа и снизить цену на 30-40%. Незаменимы в механизмах, требующих частой сборки-разборки, грузоподъемных машинах, двигателях и ответственных конструкциях.

Изделия с классом прочности до 5.8 производятся из углеродистой стали вытачиванием или фрезерованием, после чего дополнительно не обрабатываются. Болты с параметрами 5.8 до 8.8 делаются объемным штампованием, что позволяет получить более прочные метизы. Высокопрочный крепеж от 8.8 до 12.9 после штампования дополнительно закаляется.

От класса прочности зависит такой параметр как момент затяжки болтового соединения. Оно измеряется в Н·м, его соблюдение требуется при устройстве ответственного монтажа, например, при сборке двигателей. Максимальное затягивающее усилие для болтов М10 разных классов прочности можно узнать из таблицы:

Резьба	Класс прочности, Нм
Резьба	3.6	4.6	5.8	6.8	8.8	9.8	10.9	12.9
М10	14.3	19.1	31.8	38.1	50.8	57.2	71.5	85.8

Если крепеж недотянуть, то он может раскрутиться и возникает риск разрушения соединения. При перетяжке можно оборвать головку болта, сорвать резьбу или повредить детали конструкции, соединяемые болтом.

Основные преимущества болтов М10

Популярность болтов М10 объясняется универсальными свойствами этих изделий. Они сочетают характеристики, позволяющие получить целый набор преимуществ, среди которых:

повышенная прочность, устойчивость к статическим, динамическим и вибрационным нагрузкам;
устойчивость к влаге, перепадам температуры, другим коррозионным воздействиям;
возможность выбора класса точности позволяет получить максимально надежный крепеж;
изделие легко монтируется, в том числе, при помощи ручного инструмента;
болт имеет низкую стоимость, может использоваться многократно.
