Момент затяжки болтов с гайками с помощью ключа

Момент затяжки болтов с гайками с помощью ключа

Болтовое соединение включает в себя несколько важных метизов – болт, гайку, шайбу. При монтаже узлов элементы фиксируются функцией затяжки – особым механическим воздействием, которое называется крутящим моментом. Если затяжка делается мастером с чрезмерным усилием, то крепеж может сорваться. Пострадает резьба, грани, а само соединение будет прокручиваться по своей оси. Поэтому к моменту затяжки предъявляются определенные требования. Что к ним относится и какие еще нужно знать нюансы, чтобы правильно проделать работу с крепежами, узнайте из данной статьи.

Значение крутящего момента

Механическая нагрузка на узел крепления достигает различных показателей. Оптимальным считается значение 85-95%. Представленный показатель отражает предел текучести, и определяется, как максимальное усилие с растягивающим эффектом, которое в итоге не вызовет деформацию болтового крепления. Значение крутящего момента находится в зависимости от ряда факторов. К ним относятся:

  • Определенный размер болта.
  • Материал изделий, образующих крепеж.
  • Класс прочности.
  • Присутствие антикоррозионного покрытия.
  • Наличие смазки (сухой, обработанный).
  • Показатели длины резьбы.

Поскольку все болты делятся на классы и имеют маркировку, стандартами ГОСТ были разработаны таблицы, которые помогают быстро получать сведения о характеристиках конкретной марки метиза, его прочности, нагрузке, подходящем ключе и крутящем моменте.

Значение качества и уровня затяжки влияет на способность крепежа справляться с определенным объемом нагрузки и надежно фиксировать каркас, обеспечивая безопасность болтам. При этом обязательно обращают внимание на коэффициент трения. Измеряется крутящий момент в Н·м (Ньютон-метр).

Пример таблицы с моментом затяжки для болтов с крупной резьбой (коэффициент трения 0,14) представлен ниже:

Диаметр резьбы

Класс прочности

5.6

8.8

10.9

12.9

Nm

ft lb.

Nm

ft lb.

Nm

ft lb.

Nm

ft lb.

М3

0.6

0.44

1.37

1.01

1.92

1.42

2.3

1.7

М4

1.37

1.01

3.1

2.29

4.4

3.05

5.25

3.87

М5

2.7

1.99

6.15

4.54

8.65

6.38

10.4

7.6

М6

4.6

3.3

10.5

7.7

15

11

18

13

М7

7.6

5.6

17.5

12.9

25

18.4

29

21.3

М8

11

8.1

26

19

36

26

43

31

М10

22

16

51

37

72

53

87

64

М12

39

28

89

65

125

92

150

110

М14

62

45

141

103

198

146

240

117

М16

95

70

215

158

305

224

365

269

М18

130

95

295

217

420

309

500

368

М20

184

135

420

309

590

435

710

523

М22

250

184

570

420

800

590

960

708

М24

315

232

725

534

1020

752

1220

899

М27

470

346

1070

789

1510

1113

1810

1334

М30

635

468

1450

1069

2050

1511

2450

1806

М33

865

637

1970

1452

2770

2042

3330

2455

М36

1111

819

2530

1865

3560

2625

4280

3156

М39

1440

1062

3290

2426

4620

3407

5550

7093

Для мелкой резьбы момент затяжки будет выглядеть так:

Резьбовый диаметр

Класс прочности

8.8

10.9

12.9

Nm

ft lb.

Nm

ft lb.

Nm

ft lb.

М8 х 1

27

19

38

28

45

33

М10 х 1,25

52

38

73

53

88

64

М12 х 1,25

95

70

135

99

160

118

М14 х 1,5

150

110

210

154

250

184

М16 х 1,5

225

165

315

232

380

280

М18 х 1,5

325

239

460

339

550

405

М20 х 1,5

460

339

640

472

770

567

М22 х 1,5

610

449

860

634

1050

774

М24 х 2

780

575

1100

811

1300

958

Цифровые значения усилий затяжки болтов и требования к ним

Показатели крутящего момента для ряда типоразмеров регламентированы целым рядом технических нормативных документов и имеют следующий вид (таблица усилий затяжки дюймовых болтов):



SAE (класс болтов)



1 или 2



5



6 или 7



8



Размер (дюйма) резьбы



Усилие



Усилие



Усилие



Усилие


1/4-20-28



Ft-Lb
5
6



Кг/м
0.6915
0.8298



Н/м
6.7791
8.1349



Ft-Lb
8
10



Кг/м
1.1064
1.3830



Н/м
10.8465
13.5582



Ft-Lb
10



Кг/м
1.3630



Н/м
13.5582



Ft-Lb
12
14



Кг/м
1.6596
1.9362



Н/м
16.2698
18.9815





5/16-18-24



11
13



1.5213
1.7979



14.9140
17.6256



17
19



2.3511
2.6277



23.0489
25.7605



19



2.6277



25.7605



24
27



3.3192
3.7341



32.5396
36.6071





3/8-16- 24



18
20



2.4894
2.7660



24.4047
27.1164



31
35



4.2873
4.8405



42.0304
47.4536



34



4.7022



46.0978



44
49



6.0852
6.7767



59.6560
66.4351





7/16-14- 20



28
30



3.8132
4.1490



37.9629
40.6745



49
55



6.7767
7.6065



66.4351
74.5700



55



7.6065



74.5700



70
78



9.6810
10.7874



94.9073
105.7538





1/2-13-20



39
41



5.3937
5.6703



52.8769
55.5885



75
85



10.3785
11.7555



101.6863
115.2445



85



11.7555



115.2445



105
120



14.5215
16.5860




142.3609
162.6960





9/16-12-18



51
55



7.0533
7.6065



69.1467
74.5700



110
120



15.2130
16.5960



149.1380
162.6960



120



16.5960



162.6960



155
170



21.4365
23.5110



210.1490
230.4860





5/8-11-18



83
95



11.4789
13.1386



112.5329
128.8027



150
170



20.7450
23.5110



203.3700
230.4860



167



23.0961



226.4186



210
240



29.0430
33.1920



284.7180
325.3920





3/4-10-16



105
115



14.5215
15.9045



142.3609
155.9170



270
295



37.3410
40.7985



366.0660
399.9610



280



38.7240



379.6240



375
420



51.8625
58.0860



508.4250
568.4360





7/8-9-14



160
175



22.1280
24.2025



216.9280
237.2650



395
435



54.6285
60.1605



535.5410
589.7730



440



60.8520



596.5520



605
675



83.6715
93.3525



820.2590
915.1650





1-8-14



236
250



32.5005
34.5750



318.6130
338.9500



590
660



81.5970
91.2780



799.9220
849.8280



660



91.2780



894.8280



910
990



125.8530
136.9170



1233.7780
1342.2420

Соединения с болтами должны обеспечивать правильный предварительный натяг и соответствовать таким требованиям:

  • Правильная затяжка. Крепеж не выходит за область упругой деформации и сохраняет усилие достаточно долгое время.
  • Чрезмерная затяжка. Крепление не растягивается дальше границ упругости, подвержено деформации и разрушению.
  • Недостаточная затяжка. В соединении образуется зазор, который еще больше увеличится с момента эксплуатации. Узел разрушится.

Знание значений момента затяжки позволит правильно рассчитать нагрузку, которую должна выдерживать несущая конструкция, без деформации и поломки крепежа. Большую роль при этом имеет также сила трения, за счет используемой смазки.

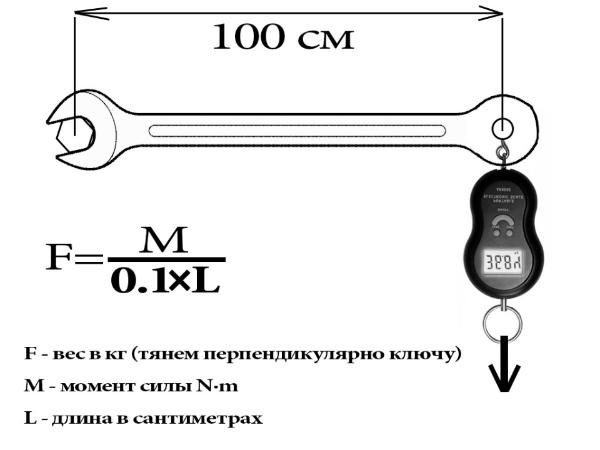

Инструментом, который служит регулировкой и установлением момента затяжки, является динамометрический ключ. Он показывает максимально точные значения в стандартном и цифровом форматах.

Купить болты с гайками и шайбами, а также динамометрический ключ можно в каталоге компании «РусМетизГрупп». На сайте интернет-магазина представлен различный ассортимент метизов и инструментов по доступной цене.
