Подбор биты для крепежа разного диаметра

Многие типы крепежа имеют внутренний шлиц, посредством которого осуществляется его монтаж и демонтаж. Чтобы обеспечить четкую работу с ним, нужно правильно выбрать размер ручной отвертки и соответствующей биты шуруповерта. Только в том случае, если размер рабочей части инструмента идеально совпадает с профилем шляпки у метиза, можно гарантировать надежный монтаж.

Виды шлицов

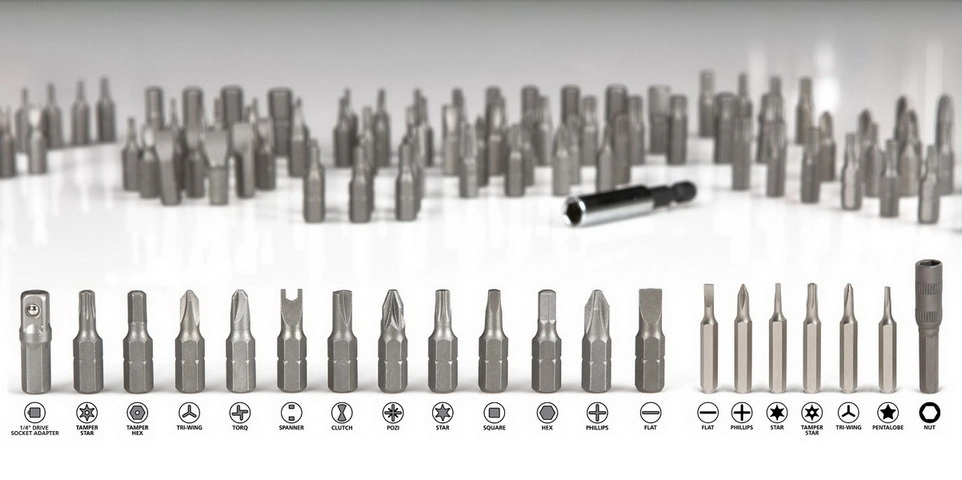

Современная промышленность предлагает большое количество разнообразных шлицов для шурупов, болтов, саморезов или винтов. Это шестигранники, звездообразные, квадратные и другие типы крепежа. Но чаще всего можно встретить прямые и крестообразные шлицы, выполненные в двух вариантах. Именно их размеры прямо соотносятся с диаметром резьбовой или винтообразной части крепежного метиза.

Биты под прямой шлиц называются Slotted или SL, такие отвертки называют прямошлицевыми. Их рабочая часть представляет собой лопатку с прямым окончанием, которая вставляется непосредственно в крепежный элемент. Плоский шлиц чаще всего используется в быту при установке розеток и выключателей, крепежа мебели, полок и других конструктивных элементов.

Отвертки и биты крестообразной формы выпускаются в типах Phillips (PH) и Pozidriv (PZ), несмотря на кажущуюся схожесть, они имеют определенные отличия. Биты PH соответствуют крестообразному шлицу и имеют номера от 0 до 4, к недостаткам этого шлица относят склонность к выталкиванию биты при сильном моменте затяжки. Отвертки PZ считаются модернизированным вариантом PH. Благодаря обновленной конструкции шлицы получаются прочнее и не выталкивают инструмент, что позволяет передавать больший крутящий момент при затяжке метиза. Шляпка под этот вид шлица отличается наличием насечек под углом 45 ° к основным канавкам. Они так же маркируются цифрами от 0 до 4, причем эти числа не отражают никакого реального размера, являясь исключительно условными.

Соответствие головок разной формы, диаметра и размера биты

Наиболее популярные формы шлицов – прямой и крестообразный, имеют свои особенности. У каждого из них своя методика подбора, отраженная в специализированных технических таблицах. При этом для головок разных типов предлагаются различные размеры инструментальных бит.

Крепеж под биту типа SL

Часто встречающиеся саморезы, болты, винты, шурупы и другие виды крепежа под прямой шлиц обладают разными размерами, которые зависят от формы головки и диаметра нарезной части. Поскольку бита SL представляет собой лопатку, то она имеет два основных размера –толщину, ширину рабочей части. Например, показатель 0,3х2,0 означает, что толщина лопатки равна 0,3 мм, а ее ширина 2,0 мм. Информацию по размеру биты, в зависимости от диаметра резьбовой части и размеров головки разных типов можно узнать из соответствующих таблиц.

Для винтов с цилиндрической головкой:

Диаметр винта, d, мм	М1,2	М1,4	М1,6	М1,8	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки, dk, мм	2,3	2,6	3	3,4	3,8	4,5	5,5	6	7	8,5	10	13	16
Ширина шлица, n, мм	0,3	0,3	0,4	0,4	0,5	0,6	0,8	1,0	1,2	1,2	1,6	2,0	2,5
Размер отвертки SL, мм	0,3х2,0		0,4х2,5		0,5х3	0,6х3,5	0,8х4	1х5,5	1,2х6,5	1,2х8	1,6х10	2х12	2,5х14

Для винтов со скругленной цилиндрической головкой:

Диаметр винта d, мм	М1,6	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки dk, мм	3	4	5	6	7	8	10	12	16	20
Ширина шлица n, мм	0,4	0,5	0,6	0,8	1,0	1,2	1,2	1,6	2	2,5
Размер отвертки SL, мм	0,4х2,5	0,5х3	0,6х3,5	0,8х4	1х5,5	1,2х6,5	1,2х8	1,6х10	2х12	2,5х14

Метизы с потайной и полупотайной головкой:

Диаметр винта d, мм	М1,2	М1,4	М1,6	М1,8	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки dk, мм	2,3	2,6	3	3,4	3,8	4,7	5,6	6,5	7,5	10	9,2	14,7	18
Ширина шлица n, мм	0,3	0,3	0,4	0,4	0,5	0,6	0,8	0,8	1,0	1,2	1,2	2	2,5
Размер отвертки SL, мм	0,3х2		0,4х2,5		0,5х3	0,6х3,5	0,8х4		1х5,5	1,2х8	1,6х10	2х12	2,5х14

Винты с цапфой и плоским наконечником:

Диаметр резьбы d, мм	М2.5	М3	М3.5	М4	М5	М6	М8	М10	М12
Ширина шлица n, мм	0,4	0,4	0,4	0,6	0,8	1,0	1,2	1,6	2
Размер биты SL, мм	0,4х2	0,4х2	0,4х2,5	0,6х3	0,8х4	1,0х5	1,2х6.5	1,6х8	1,6х8

Саморез по металлу с цилиндрической головкой, а также полукруглой цилиндрической головкой:

Диаметр самореза d, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Диаметр головки dk, мм	4,2	5,6	6,9	7,5	8,2	9,5	10,8	12,5
Ширина шлица n, мм	0,6	0,8	1	1	1,2	1,2	1,6	1,6
Размер биты SL, мм	0,6х3,5	0,8х4	1х5,5	1х5,5	1,2х8	1,2х8	1,6х10	1,6х10

Саморез по металлу с полупотайной или потайной головкой:

Диаметр самореза d, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Диаметр головки dk, мм	4,3	5,5	7,3	7,5	8,4	9,5	10,8	12,4
Ширина шлица n, мм	0,5	0,8	1,0	1,0	1,2	1,2	1,6	1,6
Размер биты SL, мм	0,5х3	0,8х4	1,0х5,5	1,0х5,5	1,2х8	1,2х8	1,6х10	1,6х10

Размеры под биты PH и PZ

Несмотря на то, что биты PH и PZ имеют различные технические характеристики, для универсализации они маркируются едиными размерами 0, 1, 2, 3, 4. При этом они не соответствуют реальным геометрическим размерам крестообразных шлицов и бит, и несут исключительно индикативную функцию. При этом размер биты PH и PZ для одного диаметра крепежного элемента будет одним и тем же. Эту информацию для разных типов метизов с крестообразным шлицем содержится в таблицах.

Винт с цилиндрической головкой с закругленной поверхностью:

Диаметр резьбы, d, мм	М1,6	М1,8	М2	М2,5	М3	М3,5	М4	М5	М6	М8	М10
Диаметр головки, dk, мм	3,2	3,5	4,0	5,0	6,0	7,0	8,0	10,0	12,0	16,0	20,0
Размер (номер) крестовой отвертки	0	0	1	1	1	2	2	2	3	4	4

Винт с потайной или полупотайной головкой:

Размер резьбы, мм	М1.6	М1.8	М2	М2.5	М3	М3.5	М4	М5	М6	М8	М10
Размер (номер) крестовой отвертки	0	0	0	1	1	2	2	2	3	4	4

Саморез по металлу с головкой полукруглой формы, потайной или полупотайной головкой:

Диаметр резьбы самореза, мм	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
Размер (номер) крестовой отвертки	1	1	2	2	2	2	3	3

Саморезы универсального типа с потайной головкой для дерева и гипсокартона:

Диаметр резьбы, A, мм	2,5	3,0	3,5	3,8	4,2	4,5	4,8	5,0	6,0
Размер отвертки (биты) Ph/PZ, номер	1	1	2	2	2	2	2	2	3

Шуруп по дереву с потайной, полупотайной, полукруглой головкой:

Размер резьбы шурупа, мм	2	2,5	3	3,5	4	4,5	5	5,5	6	7	8
Размер (номер) крестовой отвертки	0	1	1	2	2	2	2	3	3	3	4

Правильное считывание маркировки инструмента

Для успешного подбора биты или отвертки, даже при наличии таблиц соответствия, необходимо правильно подобрать размер инструмента. Это можно сделать по маркировке, которая наносится на него заводом изготовителем. Отвертки и биты под прямой шлиц маркируют SL, после чего идет толщина и ширина шлица в миллиметрах. Например, если на отвертке указано SL 1х5,5, это означает, что толщина лопатки 1 мм, а ее ширина 5,5 мм. Есть производители, который указывают только ширину рабочей части, например SL 3,5. В этом случае толщину наконечника типовой прямошлицевой биты можно узнать из таблицы:

Ширина наконечника, мм	2	2.5	3	3.5	4	4.5	6	5.5	6, 6.5, 7	8	9
Толщина наконечника, мм	0.3-0.4	0.4	0.5	0.5-0.6	0.6	0.6	0.8	0.8-1.0	1.0-1.2	1.2-1.6	1.4-1.6

Для крестообразных отверток предлагается несколько иная маркировка. Сначала идет информация о действующем профиле инструмента – PH или PZ, после чего идет цифра от 0 до 4, указывающая на размер биты. Например, маркировка на бите PZ3 означает, что она имеет тип Pozidriv и размер 3. Каждый номер предполагает работу с определенным диапазоном диаметров крепежных элементов, который можно узнать из таблицы:

№ отверток PH и PZ	Диаметр крепежной детали, мм
0	до 2
1	2,1 - 3
2	3,1 - 5
3	5,1 - 7
4	от 7,1

Например, отверткой PH2 можно работать с болтами, винтами, шурупами, саморезами с головками крестообразного типа, диаметр которых находится в диапазоне от 3,1 до 5 миллиметров.

Нужно понимать важность подбора размера биты, применяемой в электрическом шуруповерте или стандартной отвертки для надежного монтажа. Если выбор сделан правильно, инструмент очень надежно усаживается в шлиц без малейшего люфта. Это позволяет исключить повреждение граней и обеспечит надежную установку метиза. При неправильном подборе инструмента высок риск повреждений шлицевой части, а это является главной причиной плохого монтажа и последующих проблем при разборке конструкций, механизмов и других элементов, где использовался такой крепеж.
